JAPANESE厨房乱TUB,善良的少妇奶大伦理5,小箩莉末发育娇小性色xxxx,AV香港经典三级级 在线

負(fù)責(zé)人：王偉
電 話：13387554435
地 址：武昌區(qū)三角路新村1號(hào)美城清芷園丁香苑6棟4單元1-2層2號(hào)

027-88605306

焊接預(yù)熱在焊接過程中的關(guān)鍵作用 |P91、12Cr1MoV、09NiMnD 等材質(zhì)預(yù)熱要求

發(fā)布時(shí)間：2025-07-28 瀏覽次數(shù)：54830次

01
預(yù)熱的三大核心作用


1、氫陷阱破解器
當(dāng)母材溫度升至150℃時(shí)，氫擴(kuò)散系數(shù)提升300%，有效避免氫原子在晶界聚集形成"氫脆炸彈"。美國焊接學(xué)會(huì)（AWS）數(shù)據(jù)顯示，預(yù)熱溫度每提升50℃，氫致裂紋風(fēng)險(xiǎn)降低65%。

2、應(yīng)力消解場
在Q345R鋼焊接中，200℃預(yù)熱可使焊接殘余應(yīng)力峰值從520MPa降至380MPa，相當(dāng)于為金屬打造"應(yīng)力緩沖層"。

3、組織進(jìn)化調(diào)節(jié)閥
對(duì)P91鋼（9Cr-1Mo-V）的試驗(yàn)表明，預(yù)熱溫度從100℃提升至250℃時(shí)，熱影響區(qū)硬度從420HV降至320HV，馬氏體含量由85%降至45%。


02
經(jīng)典事故案例庫


1、AISI 4140傳動(dòng)軸斷裂事件

  • 工況：液壓系統(tǒng)傳動(dòng)軸修復(fù)焊接

  • 失誤點(diǎn)：未進(jìn)行預(yù)熱直接焊接

  • 后果：48小時(shí)后出現(xiàn)貫穿性橫向裂紋

  • 機(jī)理分析：焊后快速冷卻形成淬硬組織（維氏硬度達(dá)450HV），疊加氫含量超臨界值（8.2mL/100g）

2、SA387 Gr11反應(yīng)器環(huán)縫開裂

  • 工況：煉油加氫反應(yīng)器制造

  • 操作記錄：預(yù)熱溫度僅達(dá)180℃（要求250℃）

  • 失效特征：熱影響區(qū)出現(xiàn)"蜈蚣腳"狀微裂紋

  • 金相檢測：貝氏體/馬氏體混合組織，局部硬度梯度差達(dá)120HV

3、S355NL風(fēng)電塔筒焊縫失效

  • 環(huán)境條件：-10℃戶外施工

  • 違規(guī)操作：取消預(yù)熱工序

  • 破壞形態(tài)：焊趾處脆性斷裂

  • 根本原因：冷卻速率超臨界值（32℃/s＞允許的15℃/s）

  • 馬氏體不銹鋼（如 1Cr13）

  • 低合金高強(qiáng)度鋼（如 Q345）

  • 耐熱鋼（如 15CrMo）




    • 冷裂紋

      低合金高強(qiáng)度鋼含有的合金元素較多，淬硬傾向較大。如果預(yù)熱不足，在焊接熱循環(huán)的作用下，熱影響區(qū)會(huì)形成淬硬組織，同時(shí)氫的擴(kuò)散速度減慢，氫在焊縫中積聚，增加了冷裂紋的敏感性。冷裂紋通常具有延遲性，不易被及時(shí)發(fā)現(xiàn)，但一旦發(fā)生，后果嚴(yán)重。

    • 氣孔

      預(yù)熱不足無法有效去除焊件表面的水分和濕氣，焊接時(shí)水分分解產(chǎn)生的氫氣會(huì)在焊縫中形成氣孔。氣孔會(huì)降低焊縫的有效承載面積，削弱焊縫的強(qiáng)度和韌性，還可能成為裂紋擴(kuò)展的起始點(diǎn)。

    • 裂紋

      預(yù)熱不足時(shí)，冷卻速度過快，焊縫和熱影響區(qū)容易形成大量的馬氏體組織。馬氏體硬度高、脆性大，會(huì)產(chǎn)生較大的內(nèi)應(yīng)力，從而導(dǎo)致冷裂紋的產(chǎn)生。這些裂紋可能會(huì)在焊接過程中立即出現(xiàn)，也可能在焊接后一段時(shí)間內(nèi)逐漸擴(kuò)展，嚴(yán)重影響焊件的使用壽命。

    • 硬度不均勻

      由于冷卻速度不一致，會(huì)造成焊件硬度不均勻。在硬度較高的區(qū)域，材料的韌性降低，容易發(fā)生脆性斷裂；而在硬度較低的區(qū)域，強(qiáng)度可能不足，無法滿足使用要求。

    • 再熱裂紋

      耐熱鋼在焊接后進(jìn)行消除應(yīng)力熱處理或在高溫長期使用過程中，可能會(huì)產(chǎn)生再熱裂紋。預(yù)熱不足會(huì)使焊縫和熱影響區(qū)的組織不均勻，在再熱過程中，由于應(yīng)力松弛和組織變化，容易在晶界處產(chǎn)生裂紋。

    • 熱影響區(qū)性能惡化

      預(yù)熱不足導(dǎo)致冷卻速度過快，熱影響區(qū)的晶粒粗大，硬度升高，韌性降低。這會(huì)使熱影響區(qū)的抗疲勞性能和抗氧化性能下降，影響焊件在高溫環(huán)境下的長期使用性能。
03

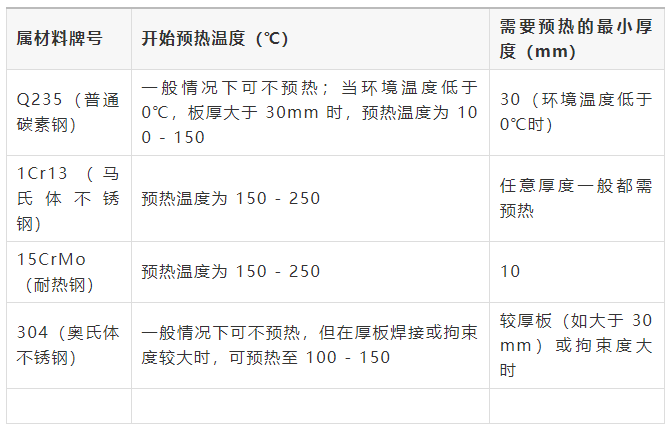

材料預(yù)熱參數(shù)




有些材質(zhì)的鋼材玩的就是預(yù)熱，你對(duì)它的預(yù)熱不周不到，它就真敢裂給你看！


04
09NiMnD低溫鋼、P91、12Cr1MoV 的預(yù)熱要求


  1. 09NiMnD 低溫鋼

    • 預(yù)熱溫度

      一般預(yù)熱溫度控制在 100 - 150℃。這是因?yàn)?09NiMnD 鋼含碳量較低，合金元素含量適中，該預(yù)熱溫度范圍能有效降低焊接接頭的冷卻速度，減少淬硬傾向，避免產(chǎn)生冷裂紋。同時(shí)，也有助于去除焊件表面的水分，防止氫氣融入焊縫金屬，降低氣孔產(chǎn)生的可能性。

    • 需要預(yù)熱的最小厚度

      當(dāng)板厚大于 16mm 時(shí)通常需要預(yù)熱。較厚的板材在焊接時(shí)，熱量散失更快，更容易出現(xiàn)冷卻速度過快的情況，所以需要通過預(yù)熱來保證焊接質(zhì)量。

  2. P91 鋼

    • 預(yù)熱溫度

      P91 鋼的預(yù)熱溫度一般在 200 - 300℃。P91 鋼屬于高合金耐熱鋼，合金元素含量較高，具有較強(qiáng)的淬硬傾向。較高的預(yù)熱溫度能夠顯著減緩焊接冷卻速度，避免產(chǎn)生硬脆的馬氏體組織，提高焊接接頭的韌性和抗裂性能。

    • 需要預(yù)熱的最小厚度

      通常板厚大于 6mm 就需要進(jìn)行預(yù)熱。由于其合金成分的特殊性，即使較薄的板材在焊接時(shí)也容易出現(xiàn)淬硬現(xiàn)象，所以相對(duì)較薄的厚度就需預(yù)熱。

  3. 12Cr1MoV 鋼

    • 預(yù)熱溫度

      預(yù)熱溫度通常為 200 - 350℃。12Cr1MoV 鋼含有鉻、鉬、釩等合金元素，這些元素增加了鋼的淬硬傾向和再熱裂紋敏感性。較高的預(yù)熱溫度能有效降低焊接應(yīng)力，改善焊縫及熱影響區(qū)的組織狀態(tài)，防止裂紋產(chǎn)生。

    • 需要預(yù)熱的最小厚度

      當(dāng)板厚大于 10mm 時(shí)，一般需要預(yù)熱。板厚增加會(huì)導(dǎo)致焊接過程中散熱加快，為保證焊接質(zhì)量，需進(jìn)行預(yù)熱處理。

因預(yù)熱不足導(dǎo)致的質(zhì)量問題案例


  1. 09NiMnD 鋼案例

    • 背景

      某液化天然氣（LNG）儲(chǔ)罐制造項(xiàng)目中，使用 09NiMnD 鋼作為儲(chǔ)罐主體材料，部分焊縫在焊接后進(jìn)行無損檢測時(shí)發(fā)現(xiàn)大量裂紋。

    • 問題分析

      經(jīng)調(diào)查發(fā)現(xiàn)，焊接時(shí)未按工藝要求對(duì)板厚大于 16mm 的部位進(jìn)行預(yù)熱，且焊接環(huán)境溫度較低。焊接過程中，焊縫及熱影響區(qū)冷卻速度極快，形成了硬脆的馬氏體組織，同時(shí)由于氫氣無法及時(shí)逸出，在焊接應(yīng)力作用下，產(chǎn)生了大量冷裂紋，嚴(yán)重影響了儲(chǔ)罐的安全性和使用壽命。

  2. P91 鋼案例

    • 背景

      在某火力發(fā)電廠的高溫高壓管道焊接工程中，采用 P91 鋼作為管道材料。在管道投入運(yùn)行一段時(shí)間后，部分焊接接頭出現(xiàn)泄漏現(xiàn)象。

    • 問題分析

      檢查發(fā)現(xiàn)，焊接時(shí)預(yù)熱溫度僅達(dá)到 150℃左右，低于規(guī)定的 200 - 300℃。預(yù)熱不足使得焊接接頭冷卻速度過快，產(chǎn)生了粗大的馬氏體組織，焊接接頭硬度偏高，韌性下降。在高溫高壓的工作環(huán)境下，焊接接頭處應(yīng)力集中，微小裂紋逐漸擴(kuò)展，最終導(dǎo)致管道泄漏。

  3. 12Cr1MoV 鋼案例

    • 背景

      某化工裝置中的高溫管道采用 12Cr1MoV 鋼制造，在焊接完成后進(jìn)行水壓試驗(yàn)時(shí)，發(fā)現(xiàn)多處焊接接頭出現(xiàn)裂紋。

    • 問題分析

      此次焊接施工中，對(duì)于部分板厚大于 10mm 的管道未進(jìn)行預(yù)熱，部分雖進(jìn)行了預(yù)熱但溫度未達(dá)到 200℃的最低要求。預(yù)熱不足導(dǎo)致焊接接頭淬硬傾向增大，熱影響區(qū)組織性能惡化。在水壓試驗(yàn)的壓力作用下，焊接接頭處的應(yīng)力集中部位產(chǎn)生裂紋，影響了管道的密封性和整體強(qiáng)度。


05
前沿預(yù)熱技術(shù)


1、電磁渦流預(yù)熱

對(duì)Inconel 625合金的試驗(yàn)顯示，相比傳統(tǒng)火焰預(yù)熱，焊接效率提升40%，熱影響區(qū)寬度減少35%。

2、激光輔助預(yù)熱
在鍍鋅板焊接中，532nm波長激光預(yù)處理可使鋅層揮發(fā)率降低至3%，遠(yuǎn)超傳統(tǒng)工藝的85%揮發(fā)率。

3、超聲震蕩預(yù)熱
在鈦合金焊接中引入20kHz超聲波，晶粒尺寸細(xì)化至傳統(tǒng)工藝的1/3，接頭強(qiáng)度提升25%。
