關(guān)于常見承壓設(shè)備焊接缺陷的原因、解決方法及預(yù)防措施：

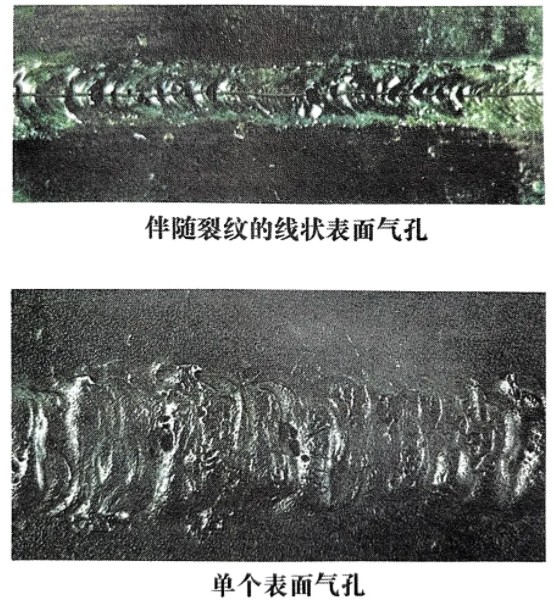

 一、氣孔

1. 產(chǎn)生原因：焊接材料因保管不善受潮，焊件表面殘留油污、鐵銹等雜質(zhì)未清除干凈，焊接過程中速度過快，致使氣體來不及逸出；電弧長度過長，空氣易侵入焊接區(qū)域；保護氣體流量不足，無法有效隔絕空氣，或氣體純度未達標(biāo)準(zhǔn)；焊接區(qū)域通風(fēng)過大，吹散保護氣體，破壞了保護效果。

2. 解決方法：對受潮的焊接材料按規(guī)定溫度和時間進行烘干處理；采用機械或化學(xué)方法徹底清理焊件表面雜質(zhì)；合理調(diào)整焊接速度，使氣體有足夠時間逸出；縮短電弧長度，維持穩(wěn)定的焊接電?。粰z查保護氣體系統(tǒng)，確保氣體流量適宜且純度達標(biāo)；避免在通風(fēng)過強的環(huán)境施焊。對于已形成的氣孔，依據(jù)缺陷大小及位置，可采用打磨后補焊等方式修復(fù)。

3. 預(yù)防措施：焊前嚴(yán)格執(zhí)行焊接材料烘干制度，確保焊條、焊劑等處于干燥狀態(tài)；按照工藝要求，對焊件表面進行細(xì)致清理；依據(jù)焊件材質(zhì)、厚度等因素，科學(xué)選定焊接工藝參數(shù)；定期檢查保護氣體系統(tǒng)，保證氣體穩(wěn)定供應(yīng)，為焊接過程營造良好的保護氛圍。

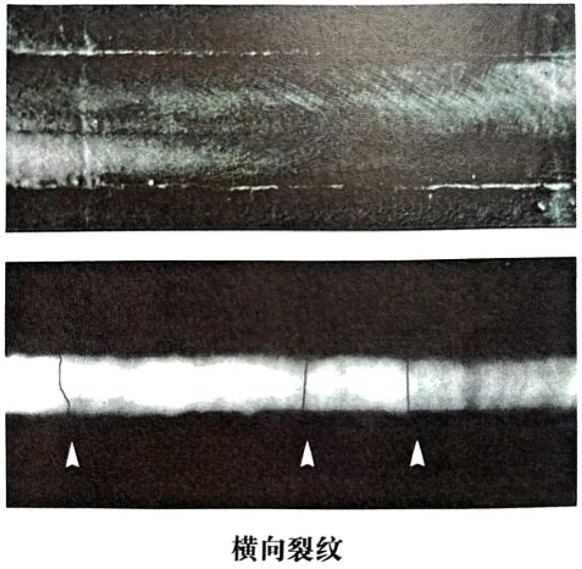

 二、冷裂紋

1. 產(chǎn)生原因：焊接接頭中氫元素在擴散過程中聚集，鋼材自身淬硬傾向較大，在焊接應(yīng)力以及快速冷卻的綜合作用下，易產(chǎn)生冷裂紋。尤其是在低合金高強度鋼等對氫敏感的材料焊接時，這種情況更為突出。

2. 解決方法：焊前對焊件進行預(yù)熱，提升焊接區(qū)域溫度，減緩冷卻速度；在焊接過程中，精準(zhǔn)控制層間溫度，避免溫度大幅波動；焊后及時實施后熱和消氫處理，促使氫元素逸出；必要時，安排焊后熱處理，消除焊接殘余應(yīng)力。若已出現(xiàn)冷裂紋，需使用機械或熱切割等方法將裂紋徹底清除，隨后按照優(yōu)化后的焊接工藝重新施焊。

3. 預(yù)防措施：優(yōu)先選用低氫型焊接材料，并嚴(yán)格遵循烘干要求操作；合理規(guī)劃焊接工藝參數(shù)，如焊接電流、電壓、焊接速度等，降低焊接應(yīng)力；通過調(diào)整焊接順序、預(yù)變形等手段，改善接頭應(yīng)力分布；針對易產(chǎn)生冷裂紋的鋼材，制定詳盡且針對性強的焊接工藝規(guī)范，從各個環(huán)節(jié)把控冷裂紋產(chǎn)生風(fēng)險。

三、熱裂紋

1. 產(chǎn)生原因：在焊接熔池冷卻凝固階段，低熔點共晶物于晶界處形成液態(tài)薄膜，此時焊接應(yīng)力作用于該薄弱部位，引發(fā)熱裂紋。此外，焊接線能量過大，使焊縫金屬過熱，降低了其抗裂性能；焊縫成形系數(shù)不合理，導(dǎo)致焊縫組織不均勻，也會增加熱裂紋產(chǎn)生概率。

2. 解決方法：調(diào)整焊接材料的化學(xué)成分，嚴(yán)格控制硫、磷等有害元素含量，提升焊縫金屬的抗裂性能；合理控制焊接線能量，避免焊縫過熱；優(yōu)化焊縫成形系數(shù)，確保焊縫組織均勻致密。對于已發(fā)現(xiàn)的熱裂紋，需將裂紋部位徹底清除，重新進行焊接作業(yè)。

3. 預(yù)防措施：精心挑選合適的焊接材料，確保母材與焊接材料匹配良好；嚴(yán)格管控母材和焊接材料中的雜質(zhì)含量，從源頭降低熱裂紋產(chǎn)生風(fēng)險；科學(xué)設(shè)計焊接接頭形式，避免焊縫過于集中；采用合理的焊接順序，有效降低焊接應(yīng)力，全方位預(yù)防熱裂紋的出現(xiàn)。

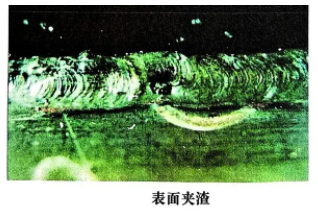

四、夾渣

1. 產(chǎn)生原因：焊接電流過小，無法使熔渣充分浮起；焊接速度過快，熔渣來不及逸出；坡口角度過小，不利于熔渣排出；多層焊時，層間清理不徹底，殘留的熔渣混入后續(xù)焊縫；焊條藥皮因質(zhì)量問題或操作不當(dāng)成塊脫落，進入熔池；焊件表面清理不凈，雜質(zhì)在焊接過程中形成夾渣。

2. 解決方法：適當(dāng)增大焊接電流，降低焊接速度，使熔渣有足夠時間浮出；合理增大坡口角度，改善熔渣排出條件；加強多層焊時的層間清理工作，確保每層焊縫表面清潔；選用質(zhì)量可靠的焊條，避免藥皮成塊脫落；徹底清理焊件表面雜質(zhì)。對于夾渣嚴(yán)重的部位，需使用機械方法將夾渣清除干凈后進行補焊。

3. 預(yù)防措施：根據(jù)焊件材質(zhì)、厚度等因素，精準(zhǔn)選擇焊接工藝參數(shù)；嚴(yán)格執(zhí)行層間清理制度，配備專門的清理工具和人員；采購質(zhì)量合格的焊接材料，加強焊條質(zhì)量檢驗；焊前對焊件表面進行全面細(xì)致的清理，杜絕雜質(zhì)殘留。

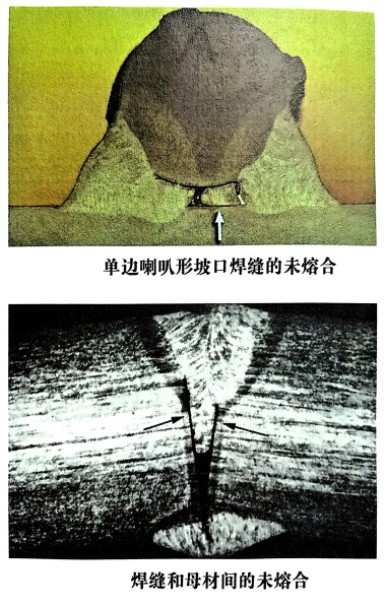

五、未融合

1. 產(chǎn)生原因：焊接熱輸入不足，導(dǎo)致母材與焊縫金屬未能充分熔合；焊條或焊絲角度不正確，無法使熱量均勻分布在焊接區(qū)域；焊件表面存在氧化皮或油污，阻礙了金屬間的融合；多層焊時，層間溫度過低，新焊層與舊焊層之間不能有效融合；焊接速度過快，熔池金屬不能充分流動并與母材融合。

2. 解決方法：適當(dāng)增加焊接熱輸入，如提高焊接電流、降低焊接速度等；調(diào)整焊條或焊絲角度，使其與焊件表面保持合適夾角，確保熱量有效傳遞；采用機械打磨或化學(xué)清洗等方法，徹底清除焊件表面的氧化皮和油污；嚴(yán)格控制多層焊的層間溫度，使其符合工藝要求；降低焊接速度，保證熔池金屬充分流動融合。對于已出現(xiàn)未融合缺陷的部位，需將缺陷處徹底清除后重新焊接。

3. 預(yù)防措施：科學(xué)合理地選擇焊接工藝參數(shù)，保證足夠的焊接熱輸入；加強焊工培訓(xùn)，使其熟練掌握正確的焊條或焊絲操作角度；嚴(yán)格執(zhí)行焊件表面清理規(guī)范，確保表面清潔；在多層焊過程中，配備測溫設(shè)備，實時監(jiān)測層間溫度，保障焊接質(zhì)量。

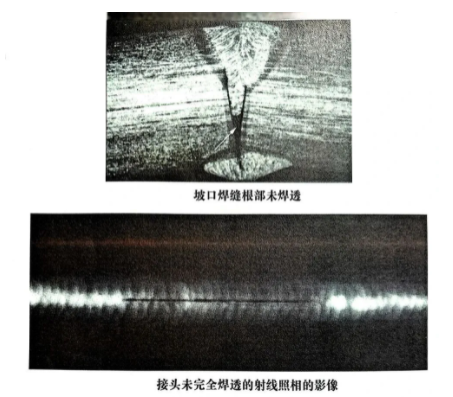

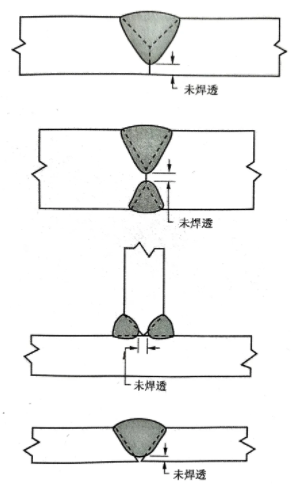

六、未焊透

1. 產(chǎn)生原因：焊接電流過小，不足以熔化母材和填充金屬；焊接速度過快，導(dǎo)致焊縫金屬無法充分填充坡口；坡口角度過小，根部間隙狹窄，使焊條或焊絲難以深入；鈍邊尺寸過大，阻礙了焊接電弧對根部的加熱；焊件裝配間隙過小，影響焊接過程中金屬的流動和填充；焊條或焊絲未準(zhǔn)確對準(zhǔn)坡口根部，導(dǎo)致焊接熱量分布不均。

2. 解決方法：適當(dāng)增大焊接電流，提高焊接熱輸入；降低焊接速度，使焊縫金屬有足夠時間填充坡口；合理設(shè)計坡口角度和鈍邊尺寸，保證焊接操作空間；調(diào)整焊件裝配間隙，滿足焊接工藝要求；確保焊條或焊絲準(zhǔn)確對準(zhǔn)坡口根部。對于未焊透部位，可通過增加焊接層數(shù)、加大焊接電流等方式進行補焊修復(fù)。

3. 預(yù)防措施：焊前仔細(xì)檢查坡口尺寸和裝配質(zhì)量，確保符合設(shè)計要求；根據(jù)焊件具體情況，準(zhǔn)確選擇焊接工藝參數(shù)；加強焊工操作培訓(xùn)，提高其對焊接位置和參數(shù)的控制能力；在焊接過程中，隨時關(guān)注焊接情況，及時調(diào)整焊接參數(shù)和操作手法。

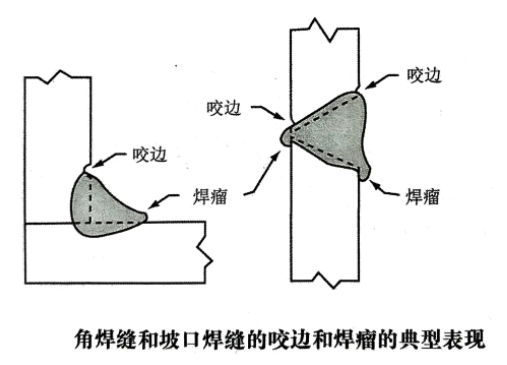

七、咬邊

1. 產(chǎn)生原因：焊接電流過大，電弧對母材的熔化能力過強，超出正常范圍；電弧長度過長，熱量分散且不穩(wěn)定；焊接速度過快，使焊縫邊緣的母材來不及得到充分填充；焊條角度不當(dāng)，導(dǎo)致電弧偏向一側(cè)，對母材造成過度熔化；運條方法不正確，無法均勻控制焊縫金屬的填充和熔化。

2. 解決方法：根據(jù)焊件厚度和材質(zhì)，精準(zhǔn)調(diào)整焊接電流至合適范圍；縮短電弧長度，維持穩(wěn)定的焊接電??；降低焊接速度，使焊縫邊緣得到充分填充；糾正焊條角度，保證電弧均勻作用于母材和焊縫金屬；學(xué)習(xí)并采用正確的運條方法。對于較嚴(yán)重的咬邊，需采用打磨、補焊等方式進行修復(fù)，使焊縫表面平整。

3. 預(yù)防措施：依據(jù)焊接工藝要求，合理選擇焊接電流；采用短弧焊接技術(shù)，穩(wěn)定電?。煌ㄟ^練習(xí)和經(jīng)驗積累，熟練掌握合適的焊接速度；加強焊工操作訓(xùn)練，使其熟練掌握正確的焊條角度和運條方法，確保焊縫質(zhì)量。

八、焊瘤

1. 產(chǎn)生原因：焊接電流過大，使熔池溫度過高，液態(tài)金屬流動性過強；焊接速度過慢，過多的液態(tài)金屬堆積在焊縫表面；焊條角度不當(dāng)，導(dǎo)致液態(tài)金屬偏向一側(cè)堆積；熔池溫度過高且未得到有效控制，超出正常范圍；焊工操作不熟練，無法準(zhǔn)確控制焊接過程中的熔池狀態(tài)。

2. 解決方法：調(diào)整焊接電流至合適大小，降低熔池溫度；適當(dāng)提高焊接速度，減少液態(tài)金屬堆積；糾正焊條角度，保證液態(tài)金屬均勻分布；通過觀察熔池狀態(tài)，及時調(diào)整焊接參數(shù)，控制熔池溫度；加強焊工操作練習(xí)，提高操作技能。對于已形成的焊瘤，可使用打磨工具將其去除，使焊縫表面平整。

3. 預(yù)防措施：根據(jù)焊件材質(zhì)和厚度，科學(xué)選定焊接工藝參數(shù)；加強焊工培訓(xùn)，使其熟練掌握焊接操作技巧；在焊接過程中，密切觀察熔池狀態(tài)，及時調(diào)整焊接電流、速度等參數(shù)，確保焊接過程穩(wěn)定。

九、 燒穿

1. 產(chǎn)生原因：焊接電流過大，對焊件的熱輸入過高；焊接速度過慢，使焊件持續(xù)受熱，導(dǎo)致局部溫度過高；焊件裝配間隙過大，焊接過程中液態(tài)金屬容易流失；坡口鈍邊過小，無法承受過大的焊接熱量；焊工操作不當(dāng)，未能及時調(diào)整焊接參數(shù)以適應(yīng)焊件情況。

2. 解決方法：降低焊接電流，減少熱輸入；提高焊接速度，避免焊件過度受熱；調(diào)整焊件裝配間隙，使其符合工藝要求；合理控制坡口鈍邊尺寸；加強焊工培訓(xùn)，提高其操作技能和對焊接參數(shù)的調(diào)整能力。對于燒穿部位，需進行清理后重新焊接，確保焊縫質(zhì)量。

3. 預(yù)防措施：嚴(yán)格按照焊接工藝規(guī)范，精確控制焊接工藝參數(shù)；在焊件裝配過程中，嚴(yán)格檢查裝配間隙和坡口鈍邊尺寸，保證符合設(shè)計要求；加強焊工培訓(xùn)，提高其操作水平和應(yīng)對突發(fā)情況的能力，從各個環(huán)節(jié)預(yù)防燒穿缺陷的產(chǎn)生。

十、 錯邊

1. 產(chǎn)生原因：焊件在裝配時，由于操作不精確或量具誤差等原因，未能準(zhǔn)確對齊；定位焊不牢固，在焊接過程中焊件因受到外力作用發(fā)生移動；焊接過程中，由于熱應(yīng)力等因素影響，焊件發(fā)生變形移位；焊工操作不熟練，在裝配和焊接過程中無法有效控制焊件位置。

2. 解決方法：重新對焊件進行裝配，使用精確量具和工裝夾具，確保焊件對齊；加強定位焊，增加焊點數(shù)量或增大焊點尺寸，提高焊件固定強度；對于已發(fā)生錯邊且錯邊量超標(biāo)的部位，可采用機械矯正（如使用壓力機等設(shè)備）或火焰矯正（利用熱脹冷縮原理）的方法進行處理，嚴(yán)重時需將焊縫拆除重新焊接。

3. 預(yù)防措施：提高焊件裝配精度，采用先進的裝配工藝和高精度量具；使用合適的定位方法和可靠的夾具，在焊接過程中牢固固定焊件；加強焊接過程中的監(jiān)測，及時發(fā)現(xiàn)并糾正焊件的位移；加強焊工培訓(xùn)，提高其裝配和焊接技能，從源頭上減少錯邊缺陷的出現(xiàn)。

 十一、內(nèi)凹

1. 產(chǎn)生原因：根部焊接時，焊接電流過大，使根部金屬過度熔化；焊接速度過快，導(dǎo)致根部液態(tài)金屬填充不足；焊條角度不當(dāng)，影響根部金屬的熔合和填充效果；坡口根部間隙過大，液態(tài)金屬無法完全填滿；背面保護氣體流量不合適，如流量過大或過小，影響熔池的凝固和成型。

2. 解決方法：降低根部焊接電流，控制熱輸入；適當(dāng)降低焊接速度，保證根部液態(tài)金屬有足夠時間填充；調(diào)整焊條角度，使其有利于根部金屬的熔合和填充；合理控制坡口根部間隙；根據(jù)實際情況，調(diào)整背面保護氣體流量。對于內(nèi)凹嚴(yán)重的焊縫，需進行返修處理，可采用補焊等方式使焊縫達到質(zhì)量要求。

3. 預(yù)防措施：根據(jù)焊件材質(zhì)、厚度等因素，合理選擇根部焊接工藝參數(shù)；嚴(yán)格控制坡口加工尺寸和裝配質(zhì)量，確保坡口根部間隙符合要求；加強焊工操作培訓(xùn)，使其熟練掌握根部焊接技巧；在焊接過程中，密切關(guān)注背面保護氣體流量，及時調(diào)整，保障焊縫成型質(zhì)量。
