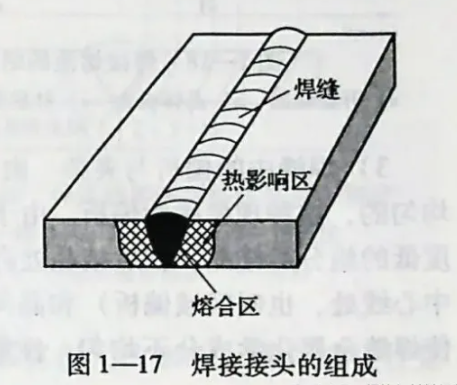

在熔焊過程中，熔池、焊縫與熔合線構(gòu)成了焊接接頭的“核心三角”——熔池是焊縫的“誕生基礎(chǔ)”，焊縫是接頭的“承載主體”，熔合線則是性能過渡的“關(guān)鍵邊界”。三者的形成過程、組織狀態(tài)直接決定了焊接接頭的強(qiáng)度、韌性與可靠性，是理解焊接質(zhì)量控制的核心邏輯。

熔池是焊接熱源（如電弧、激光）作用下，母材與填充金屬局部熔化形成的液態(tài)金屬區(qū)域，是焊縫的“前身”，其形態(tài)與結(jié)晶行為直接決定焊縫的最終質(zhì)量。

- 形成特點(diǎn)：體積?。ㄍǔH幾至幾十立方毫米）、溫度高（低碳鋼熔池平均溫度達(dá)1870℃，遠(yuǎn)超鑄造溫度）、冷卻速度極快（平均冷速約100℃/s，是鑄造的10?倍）。

- 結(jié)晶關(guān)鍵特征：

1. 結(jié)晶從熔池邊界開始，以半熔化的母材晶粒為“基底”形成聯(lián)生結(jié)晶，晶粒取向與母材一致，易繼承母材晶粒的粗細(xì)特性。

2. 隨固液界面前沿溫度梯度（G）與結(jié)晶速度（R）變化，結(jié)晶形態(tài)逐步演變：平面晶→胞狀晶→胞狀樹枝晶→樹枝晶→等軸晶，最終影響焊縫的致密度與力學(xué)性能。

3. 熔池內(nèi)液態(tài)金屬受焊接力（電弧力、重力）攪拌，可促進(jìn)氣體排出與夾雜物上浮，但也可能因攪拌不均導(dǎo)致成分偏析。

焊縫是熔池液態(tài)金屬冷卻凝固后形成的固態(tài)區(qū)域，是焊接接頭中實(shí)現(xiàn)母材連接的核心部分，其組織與成分直接決定接頭的承載能力。

- 區(qū)域界定：由焊縫表面與熔合線圍成，金屬經(jīng)歷“完全熔化-快速凝固”過程，形成鑄態(tài)組織。

- 組織與性能特點(diǎn)：

1. 晶粒結(jié)構(gòu)以柱狀晶為主（冷卻速度快時(shí)可形成細(xì)晶），若焊接參數(shù)不當(dāng)，易出現(xiàn)晶粒粗大，降低韌性。

2. 化學(xué)成分由母材與填充金屬混合而成，可能因冷卻速度快產(chǎn)生成分偏析（如錳、硅等合金元素在焊縫中心富集），導(dǎo)致局部性能不均。

3. 力學(xué)性能呈“硬度高、韌性波動(dòng)大”特征：控制得當(dāng)（如匹配焊材、優(yōu)化冷速）時(shí)，強(qiáng)度可接近或超過母材；控制不佳則易出現(xiàn)氣孔、夾渣等缺陷，降低承載能力。

熔合線是焊縫與母材（或熱影響區(qū)）的分界，本質(zhì)是一條極窄的“半熔化過渡帶”，寬度僅0.1~0.4mm，卻是焊接接頭的“天然薄弱區(qū)”。

- 形成本質(zhì)：熔合線處的金屬加熱溫度介于母材固相線與液相線之間，一側(cè)是完全熔化的焊縫金屬，另一側(cè)是未熔化的母材（或熱影響區(qū)），形成“部分熔化+固態(tài)相變”的混合狀態(tài)。

核心特征：

1. 組織極不均勻：存在少量鑄態(tài)組織與粗大的過熱組織（如馬氏體），塑性與韌性極差。

2. 缺陷敏感性高：易因成分過渡不均、應(yīng)力集中產(chǎn)生裂紋（如冷裂紋、熱裂紋），是焊接檢測(cè)的重點(diǎn)區(qū)域。

熔池、焊縫與熔合線并非獨(dú)立存在，而是呈現(xiàn)“因果聯(lián)動(dòng)”的關(guān)系，任一環(huán)節(jié)的異常都會(huì)傳導(dǎo)至后續(xù)環(huán)節(jié)，影響接頭整體性能。

1. 熔池決定焊縫“先天質(zhì)量”：熔池的冷卻速度直接影響焊縫晶粒大小——冷速過快易形成細(xì)晶但可能導(dǎo)致淬硬；冷速過慢則晶粒粗大，韌性下降。同時(shí)，熔池的攪拌效果決定焊縫的致密度，攪拌不足易殘留氣孔、夾渣。

2. 熔合線是焊縫與母材的“性能橋梁”：焊縫的柱狀晶生長(zhǎng)至熔合線時(shí)，會(huì)因母材未熔化區(qū)域的“阻礙”形成組織突變，若熔池結(jié)晶時(shí)成分過渡不暢，會(huì)在熔合線處形成溶質(zhì)元素富集帶，加劇脆性。

3. 三者共同決定接頭“薄弱環(huán)節(jié)”：當(dāng)熔池結(jié)晶不均→焊縫成分偏析→熔合線組織脆化時(shí)，接頭易在熔合線或焊縫中心區(qū)產(chǎn)生斷裂，尤其是在承受動(dòng)載荷或低溫環(huán)境時(shí)，風(fēng)險(xiǎn)顯著升高。

針對(duì)三者的核心風(fēng)險(xiǎn)點(diǎn)，需通過“源頭控制（熔池）-過程優(yōu)化（焊縫）-邊界強(qiáng)化（熔合線）”的三級(jí)策略提升性能。

1. 調(diào)整焊接線能量（如降低電流、加快焊速，減少熔池高溫停留時(shí)間）；
2. 選擇合適保護(hù)氣體（如Ar+CO?混合氣體，抑制氣體溶解）；
3. 優(yōu)化焊槍角度，增強(qiáng)熔池?cái)嚢琛?nbsp;

 1. 匹配焊材成分（如低合金鋼焊接選用含Mn、Ni的焊材，補(bǔ)償合金元素?zé)龘p）；
2. 采用多層多道焊，通過后續(xù)焊道的“重?zé)帷奔?xì)化前層焊縫晶粒；
3. 控制冷卻速度（如焊后緩冷，減少偏析）。

1. 預(yù)熱母材（如中碳鋼焊接預(yù)熱至150~250℃，降低冷速，避免馬氏體形成）；
2. 焊后后熱（如200~300℃保溫，消除擴(kuò)散氫，防止冷裂紋）；
3. 選用低氫型焊材，減少氫致裂紋風(fēng)險(xiǎn)。

1. 材料匹配優(yōu)先：母材與焊材的成分需滿足“熔池-焊縫”的成分過渡需求，如異種鋼焊接（如低碳鋼與不銹鋼）時(shí)，需選用過渡層焊材，避免熔合線處形成脆化相（如馬氏體）。

2. 檢測(cè)聚焦關(guān)鍵區(qū)域：采用超聲檢測(cè)（UT）重點(diǎn)排查熔合線附近的裂紋，采用金相分析觀察焊縫晶粒形態(tài)與熔合線組織均勻性，確保無超標(biāo)缺陷。

3. 工藝參數(shù)動(dòng)態(tài)調(diào)整：根據(jù)母材厚度、材質(zhì)調(diào)整焊接參數(shù)——厚板焊接需增大線能量以保證熔深，薄板則需減小線能量防止燒穿，同時(shí)避免熔池過大導(dǎo)致晶粒粗大。

總之，熔池、焊縫與熔合線的控制是焊接質(zhì)量的“命脈”：通過優(yōu)化熔池結(jié)晶條件奠定基礎(chǔ)，通過調(diào)控焊縫組織保證強(qiáng)度，通過強(qiáng)化熔合線過渡提升韌性，三者協(xié)同優(yōu)化才能實(shí)現(xiàn)高可靠性的焊接接頭。
